一、引言

回轉滾筒烘干機作為一種高效、連續的干燥設備，在化工、礦山、冶金、建材等眾多行業中廣泛應用，用于對各類物料進行脫水干燥處理，以滿足后續生產工藝或產品質量要求。隨著工業生產規模的不斷擴大和技術的持續進步，對回轉滾筒烘干機的性能、效率和環保等方面提出了更高的要求。本技術報告將對回轉滾筒烘干機的工作原理、結構組成、技術特點、應用領域、操作維護以及發展趨勢等方面進行深入分析和探討。

二、工作原理

回轉滾筒烘干機的工作原理基于熱傳導、對流和輻射三種熱量傳遞方式。濕物料從烘干機的一端進入，通過給料裝置均勻地分布在回轉的滾筒內。滾筒采用略帶傾斜并能回轉的圓筒體結構，一般傾斜角度在1 - 5°之間 ，轉速可根據物料特性和干燥要求進行調整，通常在2 - 8r/min范圍內。筒體內壁安裝有不同形式的抄板，如直板抄板、角鋼抄板、組合抄板等。隨著滾筒的轉動，抄板將物料不斷地抄起、灑落，使物料在筒體內形成均勻的料幕，增大物料與熱介質的接觸面積。

熱介質（通常為熱空氣、煙道氣等）從烘干機的另一端進入，與物料呈順流或逆流方式流動。在物料與熱介質的接觸過程中，熱量通過傳導、對流和輻射傳遞給物料，使物料中的水分迅速蒸發汽化。蒸發出來的水汽隨著熱介質一起排出烘干機，而干燥后的物料則從出料端排出，完成干燥過程。對于一些對干燥后物料溫度有要求的場合，還可在烘干機的尾部設置冷卻段，通入冷空氣對物料進行冷卻降溫。

三、設備結構組成

關鍵部件包括回轉筒體、揚料板、傳動裝置、支撐結構及密封系統：

1.筒體設計：?jiǎn)瓮病㈦p筒或多層滾筒（如三回程結構），提升熱利用效率。

2.揚料板優化：按物料特性（黏度、粒度）定制抄板形式（如升舉式、扇形式），確保無死角翻動。

3.支撐與驅動：調心式拖輪減少摩擦，變頻調速電機控制滾筒轉速（通常4–6rpm），適應不同干燥需求。

4.輔助系統：集成熱風循環裝置（降低能耗30%–50%）、除塵設備及溫濕度傳感器，實現自動化控制。

四、應用領域與物料適應性

回轉滾筒烘干機以處理大顆粒、高比重物料見長，典型應用包括：

- 工業領域：礦石、礦渣、煤粉、金屬粉末、磷肥、活性白土等。

- 農業領域：木屑、畜禽糞便、酒糟、牧草、谷物種子（玉米、小麥）。

- 食品與醫藥：果蔬片、肉制品、藥材（枸杞、人參）、藥渣等，低溫干燥保留營養。

> ?? 特殊設計可滿足粉狀/顆粒狀物料的低溫大批量干燥需求，如石墨、磁粉等。

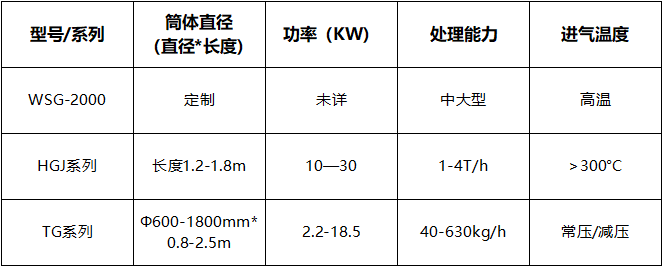

五、典型技術參數

不同型號參數差異顯著，以主流系列為例：

六、操作與維護

（一）操作要點

1. 開機前檢查：在開機前，應對設備進行全面檢查，包括各部件的連接是否牢固，傳動裝置、支撐裝置、進料裝置、出料裝置等是否正常，潤滑系統是否充足，熱風系統是否完好，除塵系統是否正常運行等。確保設備處于良好的運行狀態，方可開機。

2. 啟動順序：先啟動除塵系統和熱風機，使熱風系統開始運行，待熱風溫度達到設定值后，再啟動烘干機的傳動裝置，使?jié)L筒開始轉動。之后啟動進料裝置，逐漸增加進料量，使設備進入正常運行狀態。

3. 運行參數調整：在設備運行過程中，需要根據物料的性質、濕度和干燥要求，適時調整進料量、熱介質溫度、滾筒轉速等參數。例如，當物料濕度較大時，可適當降低進料量，提高熱介質溫度和滾筒轉速，以保證干燥效果；當物料濕度較小時，可適當增加進料量，降低熱介質溫度和滾筒轉速，避免物料過度干燥。同時，要密切關注設備的運行狀況，如電機電流、軸承溫度、出料溫度等，發現異常及時處理。

4. 關機順序：關機時，先停止進料裝置，待滾筒內物料全部排出后，再停止烘干機的傳動裝置。然后逐漸降低熱風溫度，關閉熱風機和熱風爐。之后停止除塵系統，對設備進行清理和維護。

（二）維護要點

1. 日常維護：每天對設備進行檢查和清潔，包括清理滾筒表面、進料口、出料口的積料和灰塵，檢查各部件的連接螺栓是否松動，潤滑點是否需要補充潤滑油等。定期檢查傳動裝置的皮帶或鏈條的張緊度，及時調整或更換磨損的皮帶或鏈條。

2. 定期維護：每隔一定時間（如一個月或一季度），對設備進行一次全面的維護保養。檢查滾筒的磨損情況，如發現滾筒內壁有磨損或變形，應及時修復或更換；檢查抄板的磨損情況，及時更換磨損嚴重的抄板；檢查支撐裝置的托輪和擋輪的磨損情況，調整托輪和擋輪的位置，保證其與滾筒的良好接觸；檢查傳動裝置的減速機、電機等部件的運行狀況，更換潤滑油和易損件；檢查熱風系統和除塵系統的管道、閥門、風機等部件的運行狀況，清理管道內的積塵和雜物，修復或更換損壞的部件。

3. 故障排除：在設備運行過程中，可能會出現各種故障，如電機故障、傳動裝置故障、熱風系統故障、除塵系統故障等。當出現故障時，應及時停機，根據故障現象進行分析和排查，找出故障原因并進行修復。對于一些常見故障，如電機過載、皮帶打滑、熱風溫度不穩定等，可制定相應的應急預案，以便快速解決故障，減少設備停機時間。

七、總結

回轉滾筒烘干機作為一種重要的干燥設備，在工業生產中發揮著不可或缺的作用。通過不斷的技術創新和改進，其性能和效率將不斷提高，應用領域?qū)⒉粩鄶U(kuò)大。同時，隨著智能化、節能化、環?；劝l(fā)展趨勢的推進，回轉滾筒烘干機將迎來更加廣闊的發展前景，為各行業的發展提供更加有力的支持。
