纈草又名敗醬科，纈草屬多年生耐寒、開花、草本植物，高可達120厘米；根狀莖粗短呈頭狀，莖中空，莖生葉卵形至寬卵形，傘房圓錐花序頂生，花冠淡紫紅色或白色，花絲扁平，花果期7-9月，纈草具有鎮靜催眠、抗焦慮、抗抑郁、增強記憶力、緩解疼痛等功效與作用。

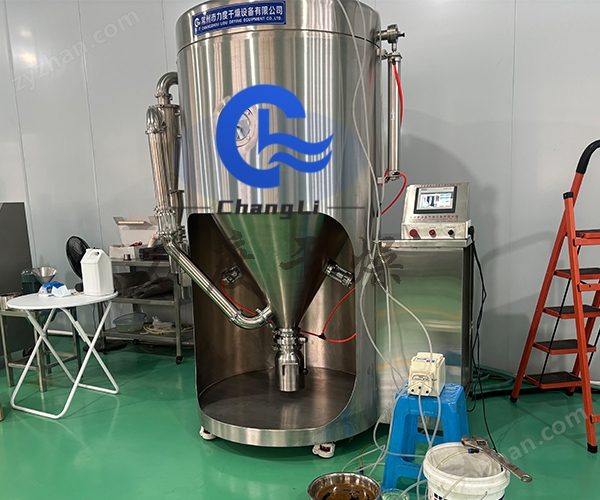

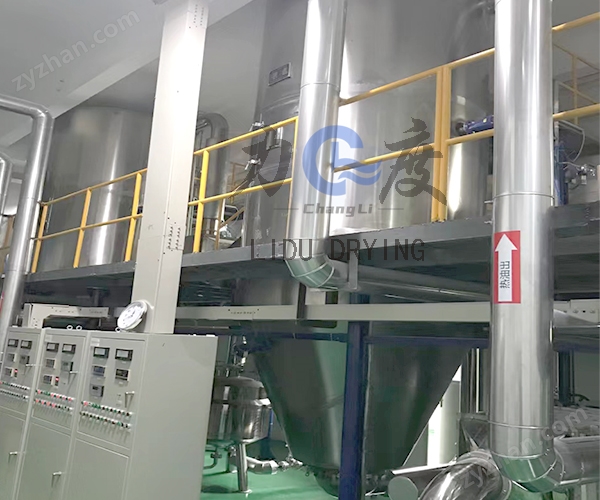

一、纈草提取物噴霧干燥機原理

空氣經過濾和加熱，進入干燥器頂部空氣分配器，熱空氣呈螺旋狀均勻地進入干燥室。料液經塔體頂部的高速離心霧化器，(旋轉)噴霧成極細微的霧狀液珠，與熱空氣并流接觸在極短的時間內可干燥為成品。成品連續地由干燥塔底部和旋風分離器中輸出，廢氣由引風機排空 。

二、纈草提取物噴霧干燥機工藝要求

1 干燥物料名稱 ：纈草提取液
2 蒸發水份 750Kg/h
3 漿料含固量 30%
4 加熱方式 蒸汽+電加熱（蒸汽壓力≥0.6MPa）
5 出料方式 旋風除塵器
6 除塵方式 濕式除塵器
7 進風溫度 180～200℃
8 干燥塔 ?6.8m（內徑）×6.71m（直體高）×55°（錐角）
9 總功率 456Kw（包括電加熱功率324Kw）
10 熱耗量 115×104Kcal/h
11 霧化形式 機械傳動、高速離心霧化

三、纈草提取物噴霧干燥機主要設備部件詳細說明
1 加熱系統
散熱排管外殼采用304，翅片管采用銅管軋鋁翅片制作，散熱面積為950m2。電加熱管材料為321耐溫不銹鋼，功率：324Kw。
送風機材質：304，型號：4-79-7C，功率：22Kw。送風管材質304制作，配初中效空氣過濾器，過濾器材質304。
2 送料系統
螺桿泵輸送，采用食品膠套；用變頻調速控制流量，物料以固定或調節的速度，輸送到霧化器輸送管道全部采用304管材。泵型號：GF20-1，功率：1.5Kw。
3高速霧化器
主軸、齒輪全部委托常州飛機制造廠加工。主軸材料加工后強度可達150公斤，高速霧化盤采用1Cr18Ni9Ti材料制作，動平衡校正，霧化器內軸承全部采用瑞典進口SKF軸承，保證連續運轉7200小時，潤滑采用航空機械油，再經二次過濾以保證軸承使用壽命。功率：11.37Kw。
4 蝸殼式熱風分配器、熱風管道
熱風分配器采用304板制作，δ=2mm；熱風管道采用304板制作，δ=2mm；保溫采用硅酸鋁石棉，外包Q235制作。使進入干燥塔熱空氣流速均勻，流量穩定。

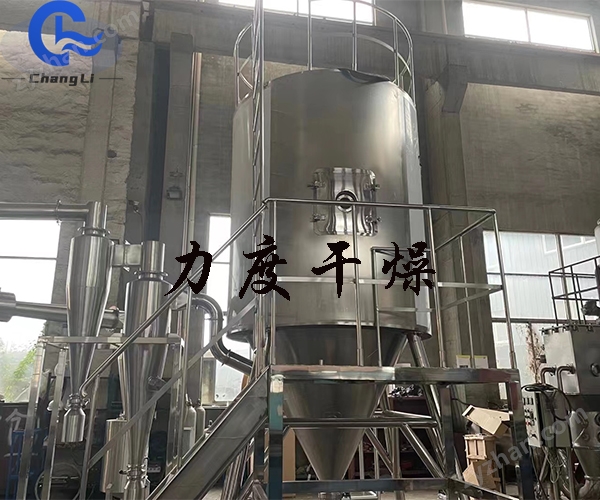

5 干燥塔
內壁304拋光至鏡面，壁厚2mm；外包采用彩鋼板，厚度0.5mm；骨架采用槽鋼、角鐵等Q235材料；保溫采用礦棉；配振動氣錘12只，筒體6只、錐底6只。清洗門二扇；照明裝置一套。觀察孔是在清洗門上配置。
6 收料及除塵系統
分兩級旋風除塵器收料。
一級長錐體式旋風除塵器，規格：?1100mm，材質304，δ=2mm，內拋光至鏡面，2臺并聯。出料通過1只料倉和1只星型卸料閥，材質304，功率：1. 5Kw。
二級擴散式旋風除塵器，規格：?800mm，材質304，δ=2mm，內拋光至鏡面，4臺并聯。出料通過1只料倉和1只星型卸料閥，材質304，功率：1. 5Kw。
水沫除塵器規格：?2000mm，材質304，δ=2mm，1套；配循環水泵1臺，功率：2.2Kw。
7排放系統
抽風機材質Q235，型號：9-26-14D，功率：90Kw，配風量調節閥。
8 系統平臺
采用水泥框架結構（用戶自制）。
9電器控制系統
電控柜外殼采用Q235，δ=2mm材料制作，為保證控制系統的可靠性，本系統的關鍵部件、常規元器件均采用國內產品。現場管線由需方負責

四、纈草提取物噴霧干燥機隨機備品備件
1供料泵定子 1只
2專用拆裝工具 1付
3專用航空機械油 1桶（5升）
4浮動軸承 1套
