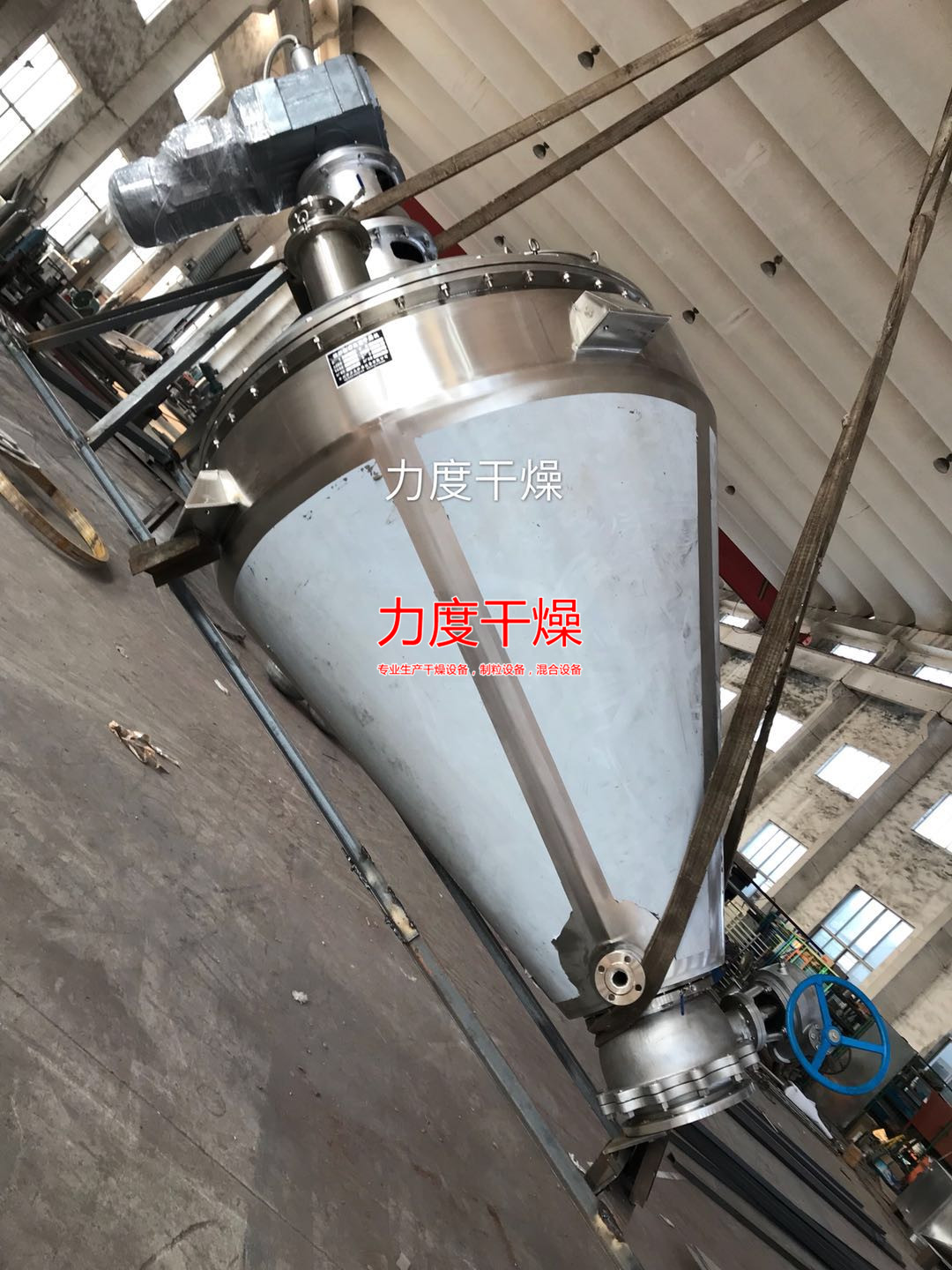

單錐干燥器技術要求：
1) 設計壓力：0.05MPa/-0.1MPa（表壓）
2) 設計溫度：300℃
3) 總容積：2m3
4) 設備主體材料：S30408(GB/T 24511-2009) ；
5) 介質1：水+廢樹脂（比例為1:1）；
廢樹脂
顆粒度： 0.3 ~ 1.5mm；
比重：略大于1；
干樹脂密度： 650到900g/L；
廢樹脂為粒狀樹脂
介質2：廢活性炭和沸石+水
廢活性炭
顆粒度： 20×50目（800×300微米）；
基本材料：酸洗椰殼；
比重： 略大于1；
干活性炭密度： 480g/L；
沸石
顆粒度： 20×50目（800×300微米）；
基本材料：斜發沸石；
比重： 略大于1；
干沸石密度： 720g/L；
6) 干燥器帶攪拌器要求10~70 r/min
7) 錐型干燥器采用夾套形式中間添加導熱油加熱，通過溫控系統可以控制錐型干燥器內壁溫度在120℃~280℃之間可調；有其他加熱方式也請提供；
8) 通過抽真空在負壓作用下每次進料600L；
9) 錐體下側壁上需有一個脫水口帶過濾網。
10) 干燥器設備參照GB150.1~150.4-2011《壓力容器》進行制造，檢驗和驗收
11) 設備內表面制造完成后拋光至Ra<0.8um
12) 接口信息及連接形式
|
序號 |
公稱尺寸DN |
連接形式 |
用途 |
|
a |
25 |
法蘭 WN25-150 RF HG/T20615-2009 |
廢樹脂進口 |
|
b |
25 |
法蘭 WN25-150 RF HG/T20615-2009 |
氮氣進口 |
|
c1/c2 |
15 |
法蘭 WN15-150 RF HG/T20615-2009 |
除鹽水進口 |
|
d |
250 |
法蘭 WN250-150 RF HG/T20615-2009 |
廢樹脂出口 |
|
e |
50 |
法蘭 WN50-150 RF HG/T20615-2009 |
錐體夾套導熱油進口 |
|
f |
50 |
法蘭 WN50-150 RF HG/T20615-2009 |
錐體夾套導熱油出口 |
|
k |
25 |
法蘭 WN25-150 RF HG/T20615-2009 |
沖洗水出口（脫水口） |
|
o |
25 |
法蘭 WN25-150 RF HG/T20615-2009 |
安全閥接口 |
|
p |
25 |
法蘭 WN25-150 RF HG/T20615-2009 |
液位測量接口 |
|
q |
25 |
法蘭 WN25-150 RF HG/T20615-2009 |
壓力測量接口 |
|
s |
25 |
法蘭 WN25-150 RF HG/T20615-2009 |
物位測量接口 |
|
t |
25 |
法蘭 WN25-150 RF HG/T20615-2009 |
溫度測量接口 |
|
u |
25 |
法蘭 WN25-150 RF HG/T20615-2009 |
水分儀接口 |
|
v |
25 |
法蘭 WN25-150 RF HG/T20615-2009 |
放空口 |
|
w |
300 |
法蘭 WN300-150 RF HG/T20615-2009 |
過濾器接口 |
